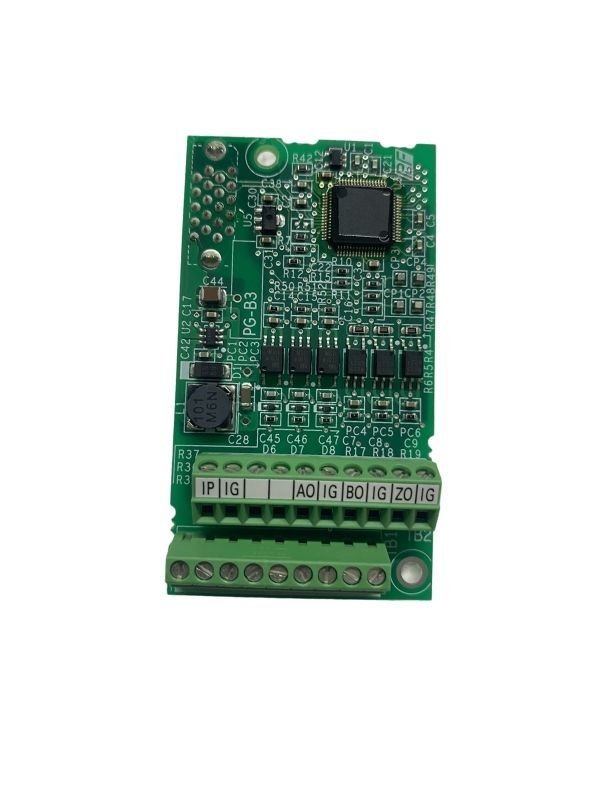

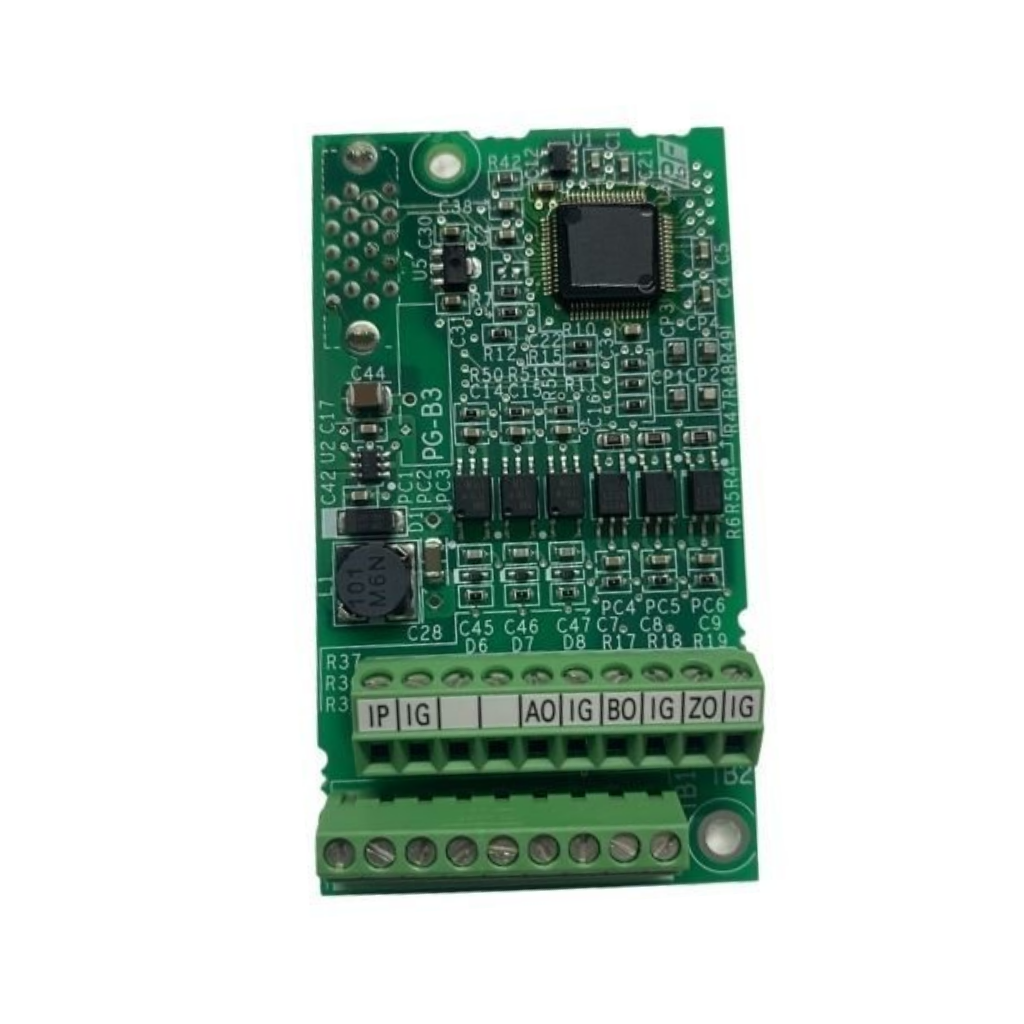

Yaskawa PG-B3 12V Encoder Kartı | PG-B3 Geri Besleme Kartı
KART YASKAWA PG-B3 12V | Yaskawa Encoder Geri Besleme Kartı
Yaskawa PG-B3 12V Encoder Kartı, Yaskawa AC sürücülerinde motor hız geri beslemesi için kullanılan PG (Pulse Generator) opsiyon kartıdır. Encoder sinyallerinin sürücüye aktarılmasını sağlayarak motor hızının geri besleme üzerinden izlenmesine ve kontrol edilmesine yardımcı olur.
PG-B3; complementary ve open-collector tip encoder sinyallerini destekler. A, B ve Z pulse girişleri ile kullanılabilen kart, encoder için 12 V ±5% besleme çıkışı sağlar ve maksimum 50 kHz giriş frekansını destekler. :contentReference[oaicite:0]{index=0}
Ürün Özellikleri
- Ürün Tipi: Encoder Geri Besleme Kartı
- Marka: Yaskawa
- Model: PG-B3
- Encoder Besleme: 12 V ±5%
- Encoder Besleme Akımı: Maks. 200 mA
- Encoder Tipi: Complementary / Open-Collector
- Pulse Girişi: A, B ve Z
- Maksimum Giriş Frekansı: 50 kHz
- Pulse Monitor Çıkışı: A, B ve Z
- Kontrol Modları: V/f with PG, Closed Loop Vector, Closed Loop Vector for PM Motors
Teknik Özellikler
| Üretici | Yaskawa |
| Model | PG-B3 |
| Ürün Tipi | PG / Encoder Geri Besleme Opsiyon Kartı |
| Encoder Sinyali | Complementary / Open-Collector |
| Pulse Girişi | A, B, Z |
| H Seviye | 8–12 V |
| L Seviye | Maks. 2,0 V |
| Encoder Besleme Gerilimi | 12 V ±5% |
| Maksimum Encoder Besleme Akımı | 200 mA |
| Maksimum Giriş Frekansı | 50 kHz |
| Complementary Kablo Uzunluğu | Maks. 100 m |
| Open-Collector Kablo Uzunluğu | Maks. 50 m |
| Pulse Monitor Çıkışı | 24 V maks., 30 mA, Open-Collector |
| Encoder Bağlantı Algılama | Yazılım üzerinden |
Kullanım Alanları
- Yaskawa AC sürücü sistemleri
- Motor hız geri besleme uygulamaları
- Encoder bağlantılı sürücü sistemleri
- Asansör motor ve sürücü uygulamaları
- Kapalı çevrim motor kontrol sistemleri
- Endüstriyel otomasyon uygulamaları
- Asansör bakım ve modernizasyon uygulamaları
Ürün Avantajları
- Encoder üzerinden motor hız geri beslemesi sağlar.
- 12 V encoder beslemesini destekler.
- Complementary ve Open-Collector encoder tipleriyle kullanılabilir.
- A, B ve Z pulse sinyallerini destekler.
- Maksimum 50 kHz giriş frekansını destekler.
- V/f with PG ve Closed Loop Vector kontrol modlarıyla uyumludur.
- Encoder sinyalinin sürücü tarafından izlenmesine yardımcı olur.
Aybey Elektronik Güvencesiyle
Yaskawa PG-B3 12V Encoder Kartı, Yaskawa sürücülerinde encoder geri besleme bağlantısı için kullanılan PG opsiyon kartıdır. Yaskawa encoder kartları, asansör sürücüleri ve asansör elektroniği ürünlerini Aybey Elektronik güvencesiyle temin edebilirsiniz.
