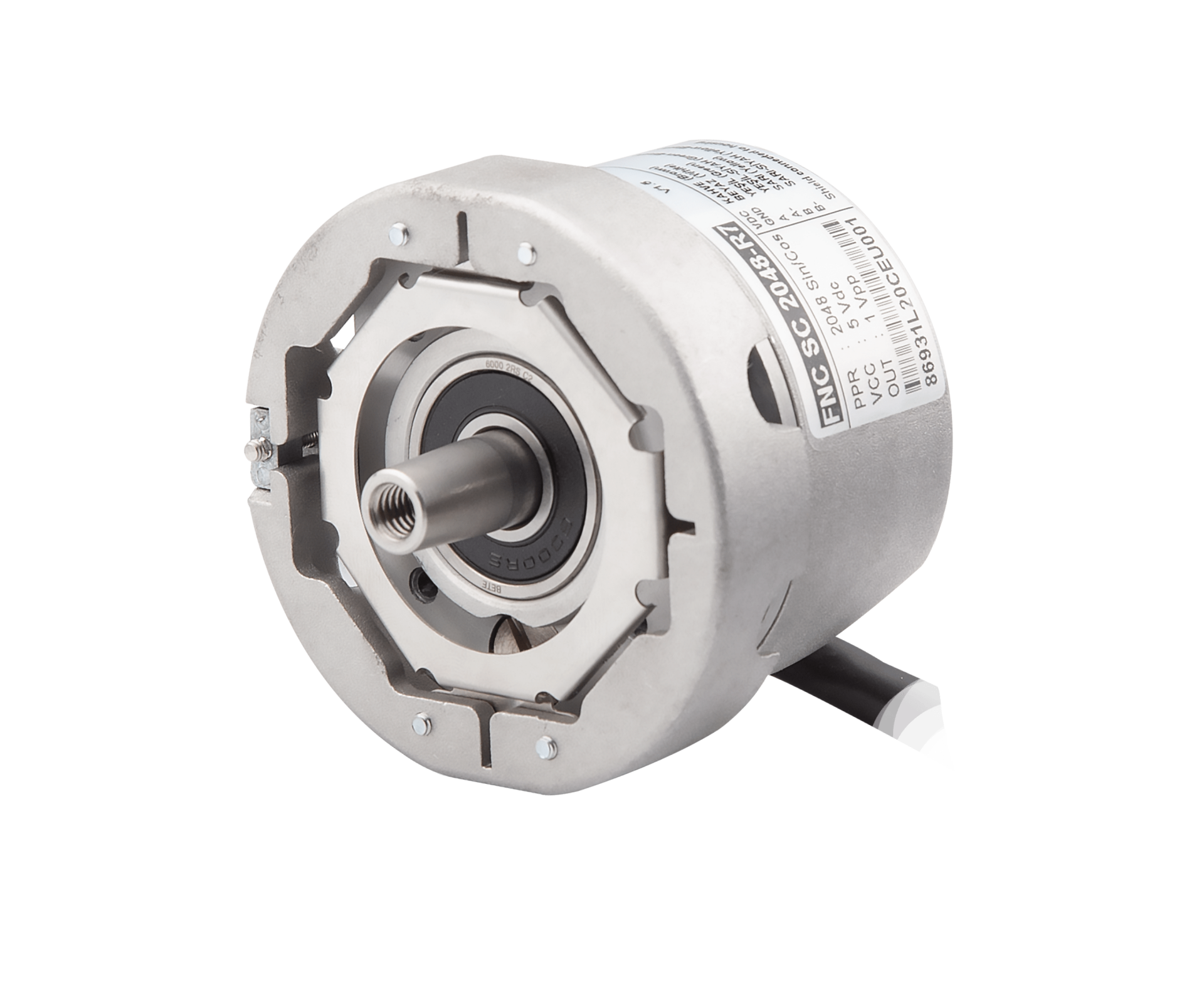

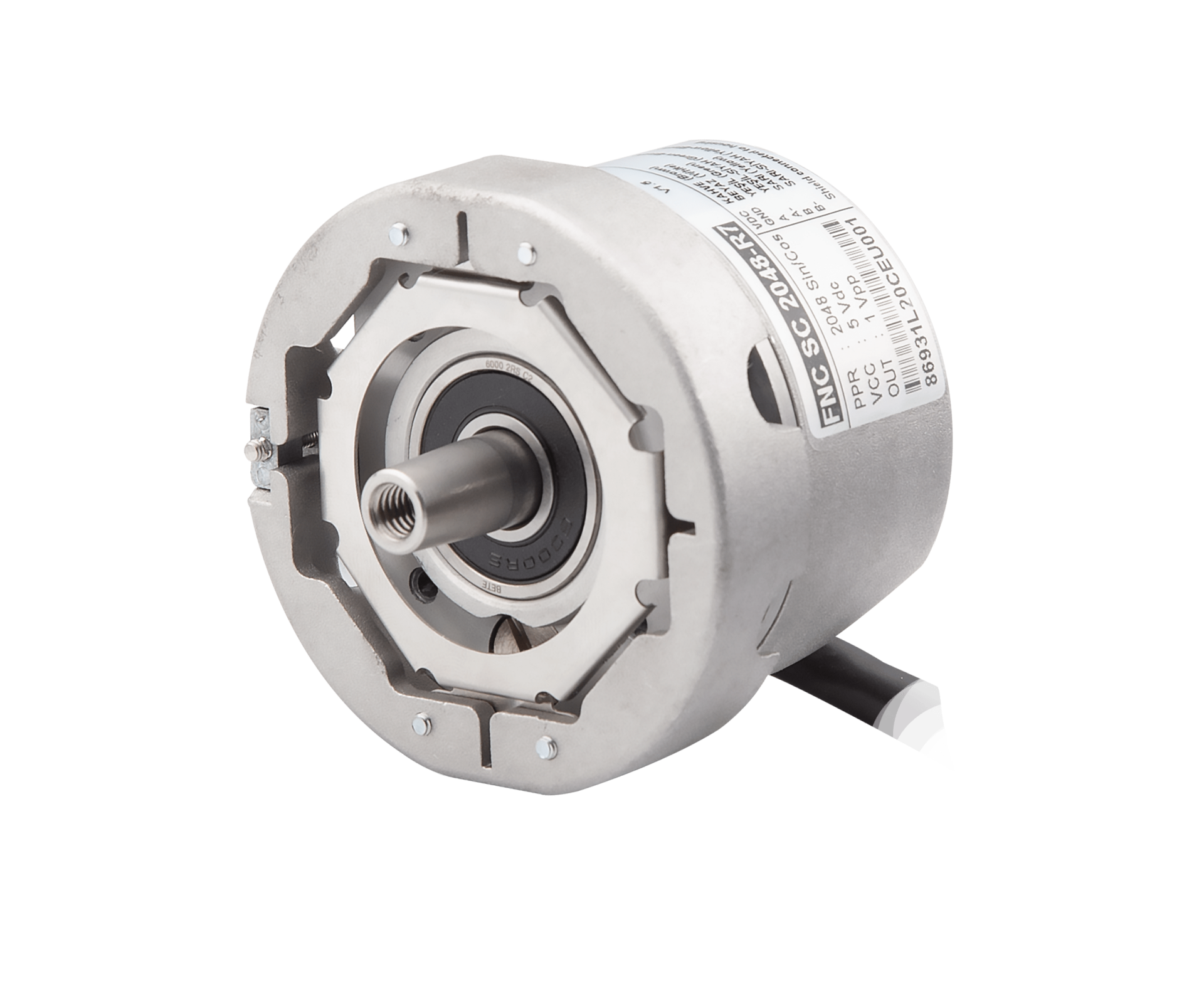

FNC SC2048 R8 CS Serisi Enkoder (SinCos Motor Feedback) 2048 PPR

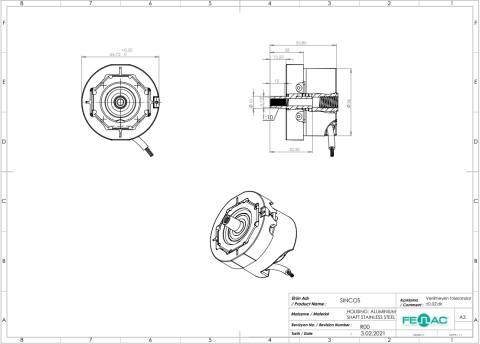

Teknik Dokümanı Görüntüle 2D Teknik Çizim Görüntüle

FNC SC2048 Serisi SinCos Motor Feedback Enkoder, dişlisiz asansör motorları ve yüksek hassasiyet gerektiren servo motor uygulamaları için geliştirilmiş profesyonel bir geri besleme enkoderidir. 1Vpp sinüs-kosinüs çıkışı ve 2048 PPR çözünürlüğü sayesinde motorun konum ve hız bilgisini yüksek doğrulukla sürücüye ileterek kararlı hareket kontrolü sağlar.

Kompakt ve sağlam gövde yapısı, 65 mm montaj çapı, 1:10 konik mil tasarımı ve IP54 koruma sınıfı ile zorlu endüstriyel çalışma koşullarına uygundur. Asansör sistemleri başta olmak üzere servo motorlar ve motor geri besleme uygulamalarında uzun ömürlü ve güvenilir performans sunar.

Ürün Özellikleri

• Ürün Serisi: FNC SC2048
• Ürün Tipi: SinCos Motor Feedback Rotary Enkoder
• Çıkış Sinyali: 1 Vpp Sin/Cos
• Konum Bilgisi: 1 Vpp / 1 PPR
• Çözünürlük: 2048 PPR
• Montaj Çapı: 65 mm
• Gövde Çapı: 58 mm
• Mil Tipi: 1:10 Konik Mil
• Koruma Sınıfı: IP54
• Besleme Gerilimi: 4.75VDC – 5.5VDC (5V)
• Bağlantı Seçenekleri: 7 m Kablolu, 9 Pin D-Sub

Teknik Özellikler

Kullanım Alanları

• Dişlisiz asansör motorları
• Motor feedback sistemleri
• Servo motor uygulamaları
• VVVF sürücüler
• Endüstriyel otomasyon sistemleri
• Hassas konum ve hız kontrol sistemleri
• Rotary enkoder uygulamaları

Ürün Avantajları

• 2048 PPR yüksek çözünürlük sağlar.
• 1Vpp SinCos çıkışı ile hassas hız ve konum geri beslemesi sunar.
• Sağlam ve kompakt motor entegrasyon tasarımı.
• IP54 koruma sınıfı sayesinde zorlu çalışma ortamlarına uygundur.
• 65 mm montaj çapı ile birçok dişlisiz motorla uyumludur.
• 7 metre kablo veya 9 Pin D-Sub bağlantı seçenekleri sunar.
• Uzun ömürlü ve bakım gerektirmeyen yapıdadır.
