FNC 50HD Serisi Artımlı Enkoder

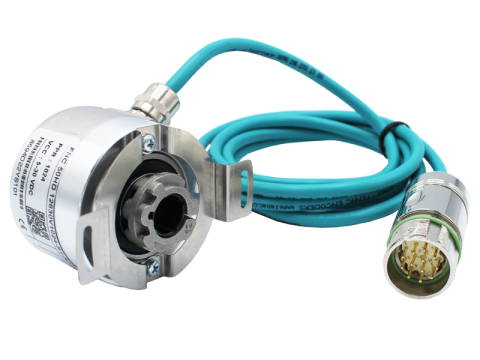

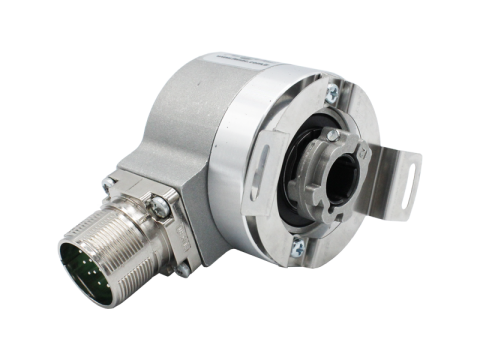

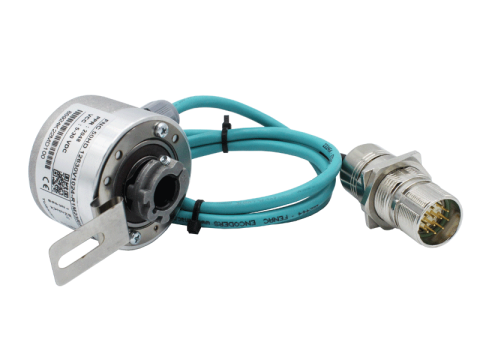

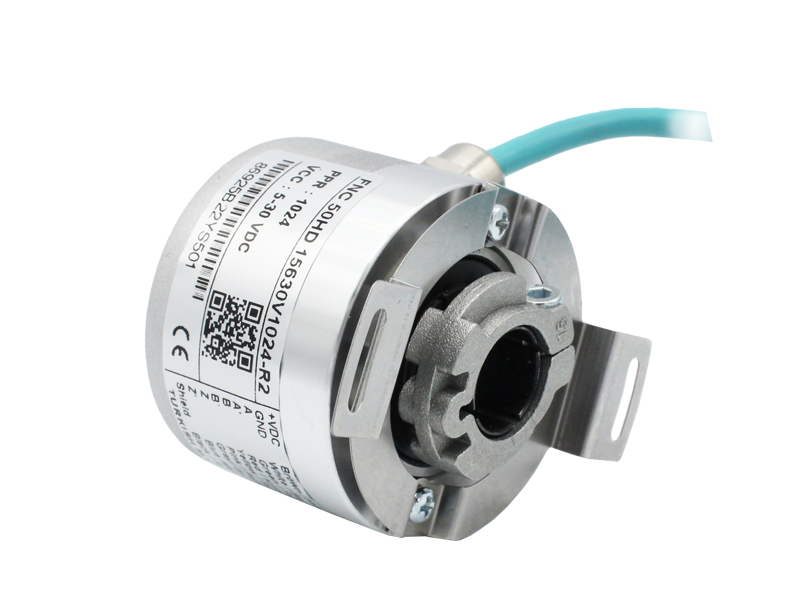

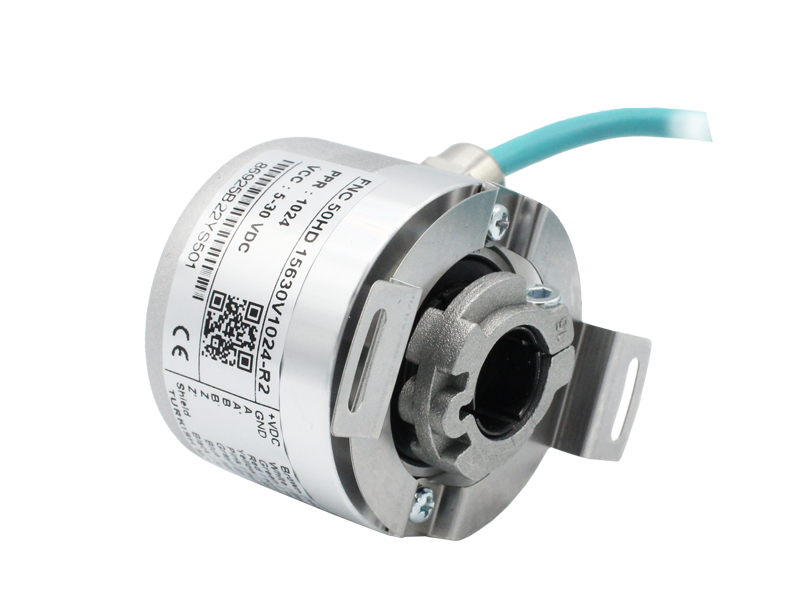

FNC 50HD 10630V1024-R2 Artımlı Enkoder (Incremental Encoder)
Teknik Dokümanı GörüntüleFNC 50HD 10630V1024-R2 Artımlı Enkoder, dişlili motor uygulamaları ve endüstriyel otomasyon sistemleri için geliştirilen yüksek hassasiyetli bir motor geri besleme enkoderidir. 50 mm gövde çapı, yüksek çözünürlüklü 1024 PPR çıkışı ve ABN / ABN invert kare dalga sinyali sayesinde motorun konum ve hız bilgisini güvenilir şekilde sürücüye iletir.
Sağlam ve kompakt HD flanş tasarımı, Push-Pull çıkış devresi, IP67 koruma sınıfı ve farklı besleme gerilimi seçenekleri ile ağır çalışma koşullarına uygun olarak tasarlanmıştır. Dişlili motorlar, hareket kontrol sistemleri ve otomasyon uygulamalarında uzun ömürlü ve kararlı performans sunar.
Ürün Özellikleri
- Ürün Modeli: FNC 50HD 10630V1024-R2
- Ürün Tipi: Artımlı (Incremental) Enkoder
- Ürün Grubu: Dişlili Motor Uygulamaları
- Gövde Çapı: 50 mm
- Flanş Tipi: HD Flanş Gövde
- Çözünürlük: 1024 PPR
- Çıkış Sinyali: ABN / ABN İnvert Kare Dalga
- Çıkış Devresi: Push-Pull
- Besleme Gerilimi: 30 VDC
- Çalışma Frekansı: 200 kHz
- Koruma Sınıfı: IP67 (Şaft IP65)
- Garanti: 2 Yıl
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | FNC 50HD 10630V1024-R2 |
| Enkoder Tipi | Artımlı (Incremental) |
| Çözünürlük | 1024 PPR |
| Besleme Gerilimi | 30 VDC |
| Çıkış Sinyali | ABN / ABN İnvert |
| Çıkış Devresi | Push-Pull |
| Çalışma Frekansı | 200 kHz |
| Maksimum Çalışma Hızı | 10.000 rpm |
| Gövde Çapı | 50 mm |
| Koruma Sınıfı | IP67 (Şaft IP65) |
| Çalışma Sıcaklığı | -20°C ~ +85°C |
| Gövde Malzemesi | Alüminyum |
| Mil Malzemesi | Paslanmaz Çelik |
| Garanti | 2 Yıl |
Kullanım Alanları
- Dişli motor uygulamaları
- Endüstriyel otomasyon sistemleri
- Servo motor kontrol sistemleri
- Konveyör ve taşıma sistemleri
- Paketleme makineleri
- CNC makineleri
- Robotik uygulamalar
- Hareket kontrol sistemleri
Ürün Avantajları
- 1024 PPR yüksek çözünürlük ile hassas konum ve hız geri beslemesi sağlar.
- ABN ve ABN invert kare dalga çıkışı sayesinde PLC ve sürücülerle yüksek uyumluluk sunar.
- Push-Pull çıkış devresi ile güçlü ve kararlı sinyal iletimi sağlar.
- IP67 koruma sınıfı sayesinde tozlu ve nemli ortamlarda güvenle çalışır.
- HD flanş tasarımı sayesinde sağlam ve güvenilir montaj imkânı sunar.
- Kompakt 50 mm gövdesi ile dar alanlarda kolay montaj sağlar.
- Alüminyum gövde ve paslanmaz çelik mil sayesinde uzun servis ömrü sunar.
- 2 yıl garanti ile güvenilir kullanım sağlar.
Aybey Elektronik Güvencesiyle
FNC 50HD Serisi artımlı enkoderler; dişlili motorlar, endüstriyel otomasyon sistemleri ve hassas hareket kontrol uygulamaları için Aybey Elektronik güvencesiyle stoktan hızlı teslim edilmektedir.
