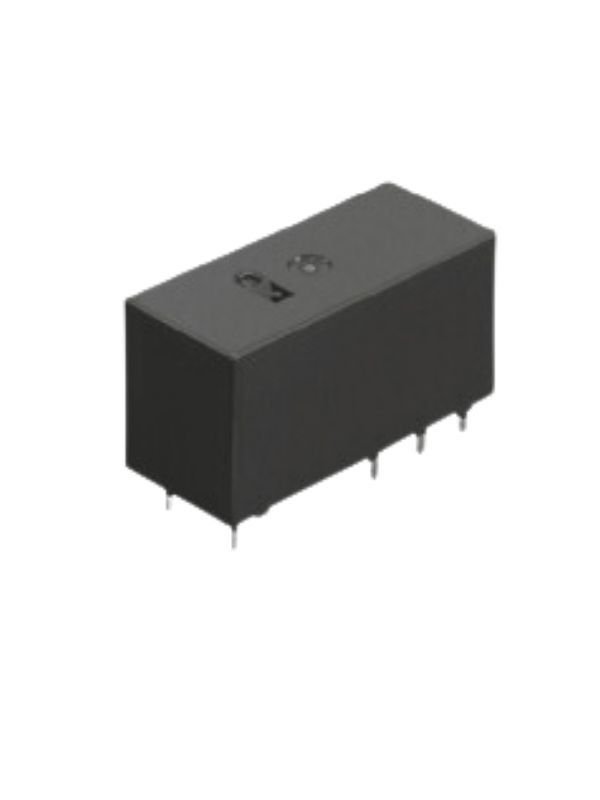

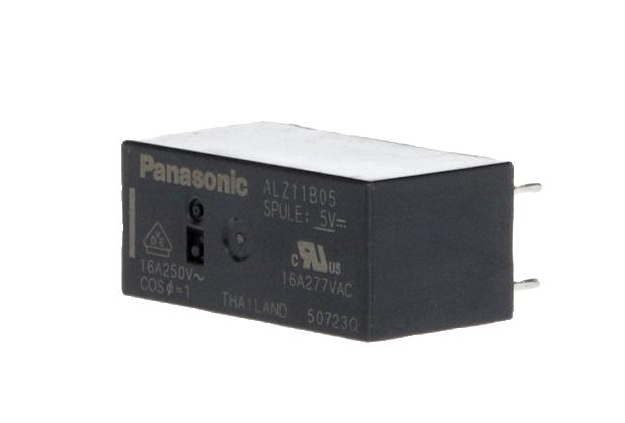

Panasonic ALZ11B05 Rölesi
Panasonic ALZ11B05, 5V DC bobin gerilimi ile çalışan, 1-Form-C (SPDT) yapısına sahip bir güç rölesidir. Bu röle, özellikle 16A'ya kadar akım taşıyabilen ve 440VAC'a kadar anahtarlama kapasitesine sahip güçlü bir röle olup endüstriyel uygulamalarda yaygın olarak kullanılır.

Genel Özellikler:

• Model: ALZ11B05
• Montaj Şekli: THT (Through Hole Technology) – Baskı devre kartına montaj için uygun.
• Kontak Yapısı: 1-Form-C (SPDT) – Tek kutuplu, tek atış (NO ve NC kontaklar).
• Bobin Tipi: Non-Latching – Bobin enerjisi kesildiğinde kontaklar eski durumuna geri döner.

Elektriksel Özellikler:

1. Bobin:
• Bobin Gerilimi: 5V DC
• Bobin Akımı: 50mA
• Bobin Direnci: 100 Ohm
• Çalıştırma Gerilimi: 3.5V DC (minimum)
• Bırakma Gerilimi: 0.5V DC (minimum)
2. Kontak:
• Kontak Akımı: Maksimum 16A
• Kontak Gerilimi: Maksimum 440VAC / 30VDC
• Yük Kapasitesi:
• AC: 440VAC, 16A'ya kadar
• DC: 30VDC, 16A'ya kadar
• Kontak Malzemesi: Gümüş Alaşım (Silver Alloy)
3. Çalışma Zamanları:
• Çalıştırma Süresi: 20 ms
• Bırakma Süresi: 5 ms

Çevresel Özellikler:

• Çalışma Sıcaklığı: -40°C ~ +70°C (yüksek sıcaklık aralığı ile daha zorlu ortamlar için uygundur)
• İzolasyon Sınıfı: Class F
• Seal Rating: Fully Sealed – Toz ve nemden korunmuş yapısı.

Fiziksel Özellikler:

• Boyutlar (GxUxY): 28.60 mm x 12.80 mm x 20.00 mm
• Pin Sayısı: 5 pin (1-Form-C için 5 pin)
