IC OPTO DARL 5KV CH1 AC-DC 20V 0.03A SOIC-8 ACPL-K370-500E

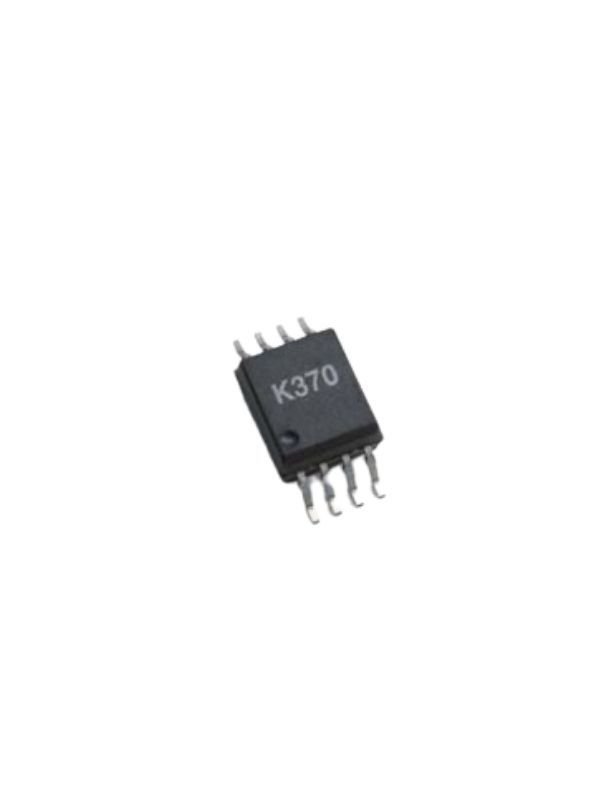

ACPL-K370-500E İzole Gerilim / Akım Algılama Optokuplörü SO-8
ACPL-K370-500E, Broadcom (eski Avago Technologies) tarafından geliştirilen yüksek izolasyonlu gerilim ve akım algılama optokuplörüdür. Dahili eşik algılama devresi sayesinde AC veya DC gerilim ve akım seviyelerini güvenli bir şekilde izole ederek mikrodenetleyicilere ve dijital kontrol sistemlerine aktarır. 5.000Vrms izolasyon gerilimi ve SO-8 SMD kılıfı ile endüstriyel otomasyon, güç elektroniği ve kontrol sistemlerinde güvenilir performans sunar. :contentReference[oaicite:0]{index=0}
ACPL-K370-500E, dahili histerezis özelliği sayesinde gürültü bağışıklığını artırır ve yanlış tetiklemeleri önler. Açık kolektör (Open Collector) çıkışı, TTL ve CMOS lojik seviyeleri ile uyumludur. AC/DC giriş desteği sayesinde gerilim algılama, röle izleme ve endüstriyel giriş kartlarında yaygın olarak kullanılmaktadır. :contentReference[oaicite:1]{index=1}
Ürün Özellikleri
- Model: ACPL-K370-500E
- Marka: Broadcom (Avago)
- Ürün Tipi: İzole Gerilim / Akım Algılama Optokuplörü
- Kanal Sayısı: 1 Kanal
- İzolasyon Gerilimi: 5000Vrms
- Çıkış Tipi: Open Collector (Darlington)
- Giriş Tipi: AC / DC
- Besleme Gerilimi: 2V – 18V
- Kılıf Tipi: SO-8 Stretched
- Montaj Tipi: SMD
- Dahili Histerezis
- Yüksek Gürültü Bağışıklığı
Teknik Özellikler
| Model | ACPL-K370-500E |
| Ürün Tipi | Gerilim / Akım Algılama Optokuplörü |
| Kanal Sayısı | 1 |
| İzolasyon Gerilimi | 5000Vrms |
| Çıkış Tipi | Open Collector (Darlington) |
| Besleme Gerilimi | 2V – 18V |
| Maksimum Çıkış Akımı | 30mA |
| Kılıf | SO-8 Stretched |
| Montaj Tipi | SMD |
| Çalışma Sıcaklığı | -40°C ~ +105°C |
Kullanım Alanları
- Endüstriyel otomasyon sistemleri
- PLC giriş kartları
- AC/DC gerilim algılama devreleri
- Akım algılama uygulamaları
- Röle ve kontaktör izleme devreleri
- Motor sürücü sistemleri
- Asansör kontrol kartları
- Güç elektroniği uygulamaları
Ürün Avantajları
- 5000Vrms yüksek izolasyon sağlar.
- AC ve DC giriş sinyallerini destekler.
- Dahili histerezis ile yüksek gürültü bağışıklığı sunar.
- Open Collector çıkışı sayesinde TTL ve CMOS sistemleriyle uyumludur.
- Harici tek direnç ile algılama eşiği ayarlanabilir.
- Kompakt SO-8 SMD paketi sayesinde PCB üzerinde yer tasarrufu sağlar.
- Endüstriyel uygulamalar için uzun ömürlü ve güvenilir yapıdadır.
