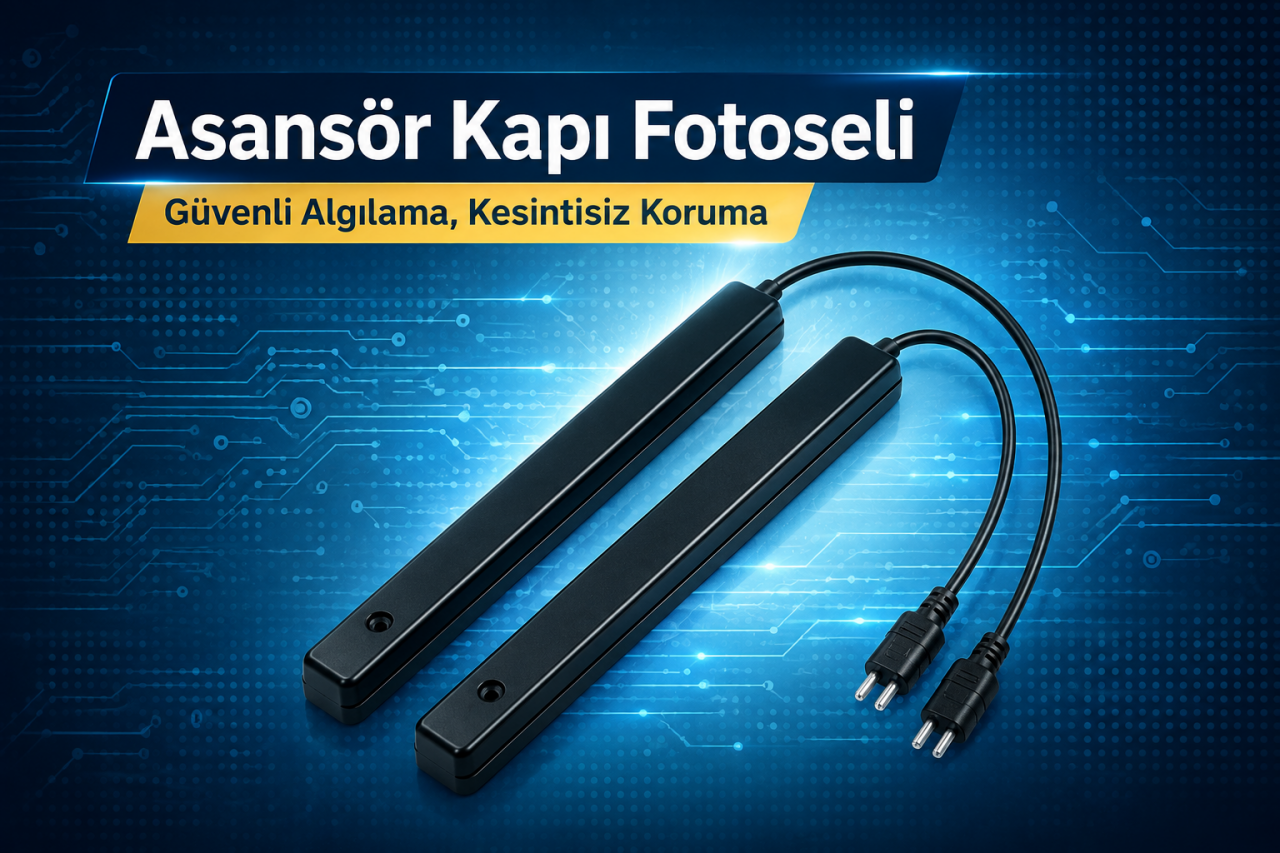

Asansör Kapı Fotoseli Nasıl Çalışır? Görevleri ve Arıza Belirtileri
Asansör Kapı Fotoseli Nasıl Çalışır? Görevleri ve Arıza Belirtileri
Asansör kapı fotoseli, yolcu güvenliğini sağlayan en önemli elektronik güvenlik bileşenlerinden biridir. Kapı açıklığında bulunan insan veya herhangi bir engeli algılayarak kapının kapanmasını engeller ve olası kazaların önüne geçer. Günümüzde konut, hastane, AVM, otel ve ticari binalarda kullanılan modern asansörlerin vazgeçilmez güvenlik sistemlerinden biridir.
Asansör Kapı Fotoseli Nedir?
Kapı fotoseli; verici (TX) ve alıcı (RX) modüllerinden oluşan, kızılötesi (IR) ışınlar kullanarak çalışan elektronik bir algılama sistemidir. Verici tarafından gönderilen ışınlar alıcı tarafından sürekli izlenir. Bu ışınlardan herhangi biri kesildiğinde sistem engel algılar ve kumanda kartına sinyal göndererek kapının kapanmasını durdurur veya yeniden açılmasını sağlar.
Kapı Fotoseli Nasıl Çalışır?
Fotosel sistemi milisaniyeler içerisinde çalışan oldukça hassas bir yapıya sahiptir. Çalışma prensibi şu şekildedir:
- Verici modül sürekli kızılötesi ışın gönderir.
- Alıcı modül bu ışınları algılar.
- Kapı arasında bir kişi veya cisim oluştuğunda ışın kesilir.
- Kumanda kartı engel algılandığını tespit eder.
- Kapının kapanması durdurulur veya kapı tekrar açılır.
Kapı Fotoselinin Görevleri
- Yolcu güvenliğini sağlamak
- Kapının kişilere çarpmasını önlemek
- Çocuk ve yaşlı kullanıcıları korumak
- Yük taşınırken kapının kapanmasını engellemek
- Kapı motorunun ömrünü uzatmak
- Asansör güvenlik standartlarına uygun çalışmasını sağlamak
Kapı Fotoseli Çeşitleri
- Tek Işınlı Fotoseller: Ekonomik çözümler sunar ancak algılama alanı sınırlıdır.
- Çok Işınlı Fotoseller: Günümüzde en yaygın kullanılan sistemdir. Kapı boyunca onlarca kızılötesi ışın oluşturarak daha güvenli algılama sağlar.
- 2D Fotoseller: Kapı düzleminde bulunan engelleri algılar.
- 3D Fotoseller: Kapıya yaklaşan kişileri henüz kapı kapanmadan algılayabilir ve maksimum kullanıcı konforu sunar.
Kapı Fotoseli Arızası Belirtileri
Fotosel arızalarında aşağıdaki belirtiler görülebilir:
- Kapı sürekli açık kalır.
- Kapı kapanırken tekrar açılır.
- Kapı hiç kapanmaz.
- Kapı yolcu olmasına rağmen kapanır.
- Kumanda kartında fotosel hatası oluşur.
- Asansör servis dışına geçebilir.
Arızaların Yaygın Sebepleri
- Kirlenmiş fotosel lensleri
- Kablo kopması veya gevşek bağlantılar
- Besleme voltajı problemi
- Verici veya alıcı modül arızası
- Yanlış hizalama
- Nem ve su teması
- Elektromanyetik parazit (EMI)
Kapı Fotoseli Seçerken Nelere Dikkat Edilmeli?
- Işın sayısı
- Algılama yüksekliği
- Tepki süresi
- Besleme gerilimi
- IP koruma sınıfı
- Kumanda kartı uyumluluğu
- EN 81 güvenlik standartlarına uygunluk
Sonuç
Asansör kapı fotoselleri, modern asansör sistemlerinin en önemli güvenlik bileşenlerinden biridir. Doğru seçilen ve düzenli bakımı yapılan bir fotosel sistemi, hem yolcu güvenliğini artırır hem de kapı mekanizmasının daha uzun ömürlü çalışmasına katkı sağlar. Özellikle çok ışınlı ve 3D fotosel teknolojileri, günümüz asansör projelerinde yüksek güvenlik standartlarını karşılamak için tercih edilmektedir.
